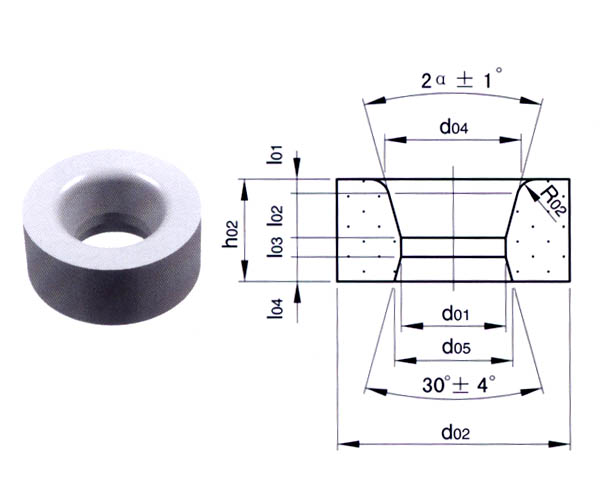

Type E : Carbide drawing die nibs for drawing ferrous metal rods

Type F : Carbide drawing die nibs for drawing non-ferrous metal rods

Type

d02

h02

Range of
d01

I04

E25-

F25-

25

20

10.0-12.0

5

E30-

F30-

30

24

11.0-14.0

5.5

E35-

F35-

35

24

13.0-18.0

E40-

F40-

40

24

17.0-22.0

E45-

F45-

45

25

21.0-26.0

6.0

E50-

F50-

50

25

24.0-30.0

E55-

F55-

55

27

28.0-34.0

6.5

E60-

F60-

60

27

32.0-38.0

E65-

F65-

65

27

36.0-42.0

E70-

F70-

70

30

40.0-45.0

7.5

E75-

F75-

75

30

43.0-50.0

E80-

F80-

80

30

48.0-55.0

E85-

F85-

85

33

53.0-58.0

8.0

E90-

F90-

90

33

56.0-62.0

E95-

F95-

95

33

60.0-67.0

E100-

F100-

100

35

65.0-70.0

8.5

E105-

F105-

105

35

68.0-75.0

E110-

F110-

110

38

73.0-78.0

E120-

F120-

120

38

74.0-88.0

9.0

E130-

F130-

130

40

84.0-97.0

E140-

F140-

140

40

93.0-106.0

E150-

F150-

150

40

102.0-115.0

All dimensions in (mm)
